產品說明

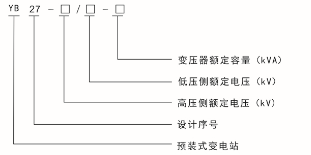

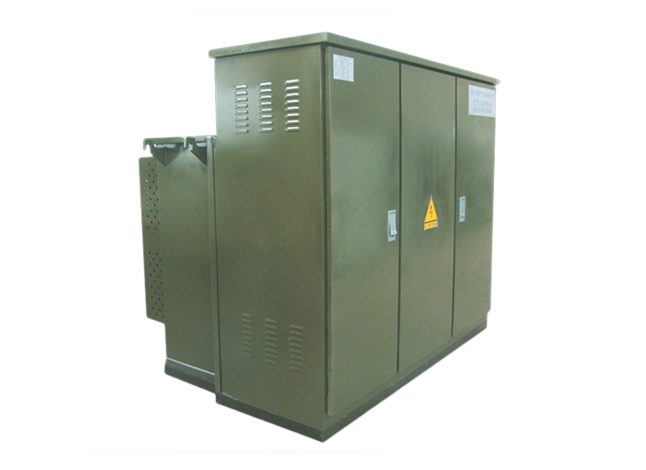

YB27預裝式變電站是飛馳電氣退出的國產化美式箱變。自研制開發成功以來，飛馳精心打造美式箱變，該產品全國市場占有率第一。該產品作為電纜化配電網中重要供電單元，集高壓控制、保護、變電，以及配電設備于一體的成套預裝產品，廣泛應用于城鄉配電網之中。
該產品將高壓負荷開關、高壓熔斷器置于變壓器油中，具有與變壓器器身共箱或分箱兩種結構形式。油箱采用全密封結構，配有油溫表、油位表、壓力表、壓力釋放閥、放油閥等元件以監測變壓器運行狀況。該產品分為環網型、終端型及雙電源型供電方式。為了使此種產品更適合于我國電網的實際要求，飛馳電氣又退出了插拔型干式熔斷器，熔絲的熔斷不影響變壓器性能。根據低壓饋出要求的復雜程度，飛馳電氣TB27型產品分為標準型、加強型和綜合型三種外殼形式，做到使用戶和設計單位在選型時更靈活、更經濟。
技術參數
| 變壓器額定容量（KVA） | 低壓側（0.4KV） 額定電流（A） |
高壓側（0.4KV） 額定電流（A） |
插入式熔斷器 容量（A） |
后備熔斷器容量（A） | 低壓配置主開關容量（A） |
| 50 | 72.2 | 2.89 | 4或6 | 50 | 100 |
| 80 | 115.5 | 4.52 | 5 | 50 | 160 |
| 100 | 144.3 | 5.77 | 6或10 | 50 | 200 |
| 125 | 180.4 | 7.22 | 10 | 50 | 250 |
| 160 | 230.9 | 9.24 | 15 | 63 | 315 |
| 200 | 288.7 | 11.55 | 15 | 63 | 400 |
| 250 | 300.8 | 14.43 | 20 | 80 | 500 |
| 315 | 454.7 | 18.19 | 25 | 100 | 630 |
| 400 | 577.4 | 23.09 | 25 | 100 | 800 |
| 500 | 721.7 | 28.87 | 40 | 125 | 1000 |
| 630 | 909.3 | 36.37 | 40 | 125 | 1250 |
| 800 | 1154.7 | 46.19 | 63 | 150或175 | 1600 |
| 1000 | 1443.4 | 57.74 | 63或80 | 175 | 2000 |
| 1250 | 1804.2 | 72.17 | 80或100 | 175或100雙拼 | 2500 |
| 1600 | 2309.4 | 92.38 | 125 | 150雙拼 | 3000 |
| 序號 | 額定容量（KVA） | 額定電壓 | 調壓范圍（%） | 聯結出標號 | 空載電度% | 損耗（W） | 阻抗電壓（%） | 噪音（dB） | 溫升 | |||||
| 高壓（KV） | 低壓（KV） | S9 | S10/S11 | 空載損耗 | 負載損耗 | |||||||||
| S9 | S10 | S11 | S9S10S11 | |||||||||||
| 1 | 30 | 6 6.3 10 |
0.4 0.69 |
±5 ±2*2.5 |
Y.yn0 D.yn11 |
2.2 | 2 | 130 | 110 | 100 | 600 | 4 | 55 | 頂層油溫55 線圈65 |
| 2 | 50 | 2 | 1.8 | 170 | 150 | 130 | 840 | |||||||
| 3 | 63 | 1.9 | 1.5 | 200 | 170 | 150 | 1049 | |||||||
| 4 | 80 | 1.7 | 1.2 | 250 | 200 | 180 | 1250 | |||||||
| 5 | 100 | 1.6 | 1.1 | 290 | 230 | 200 | 1500 | |||||||
| 6 | 125 | 1.5 | 1 | 340 | 270 | 240 | 1800 | |||||||
| 7 | 160 | 1.4 | 1 | 400 | 310 | 280 | 2200 | |||||||
| 8 | 200 | 1.4 | 0.8 | 480 | 380 | 340 | 2600 | |||||||
| 9 | 250 | 1.2 | 0.8 | 560 | 460 | 400 | 3050 | |||||||
| 10 | 315 | 1.1 | 0.7 | 670 | 540 | 480 | 3650 | |||||||
| 11 | 400 | 1 | 0.7 | 800 | 650 | 570 | 4300 | |||||||
| 12 | 500 | 1 | 0.6 | 960 | 780 | 680 | 5150 | |||||||
| 13 | 630 | 0.9 | 0.6 | 1200 | 920 | 810 | 6200 | 4.5 | ||||||
| 14 | 800 | 0.8 | 0.6 | 1400 | 1120 | 980 | 7500 | |||||||
| 15 | 1000 | 0.7 | 0.5 | 1700 | 1320 | 1150 | 10300 | |||||||
| 16 | 1250 | 0.6 | 0.5 | 1950 | 1560 | 1360 | 12000 | |||||||
| 17 | 1600 | 0.6 | 0.5 | 2400 | 1880 | 1640 | 14500 | |||||||
| 額定電流（A） | 額定電壓（KV） | 沖擊耐壓（KV） | 工頻耐受電壓（Imin.kv） | 額定短時耐受電流（KA/s） | 短路斷合電流（kA） | 額定峰值耐受電流（kA） | 負荷操作次數 | 機械操作次數 |
| 315 | 12 | 75 | 42 | 12.5/2 | 20 | 31.5 | 100 | 2000 |
| 630 | 12 | 75 | 42 | 16/4 | 20 | 40 | 100 | 2000 |
